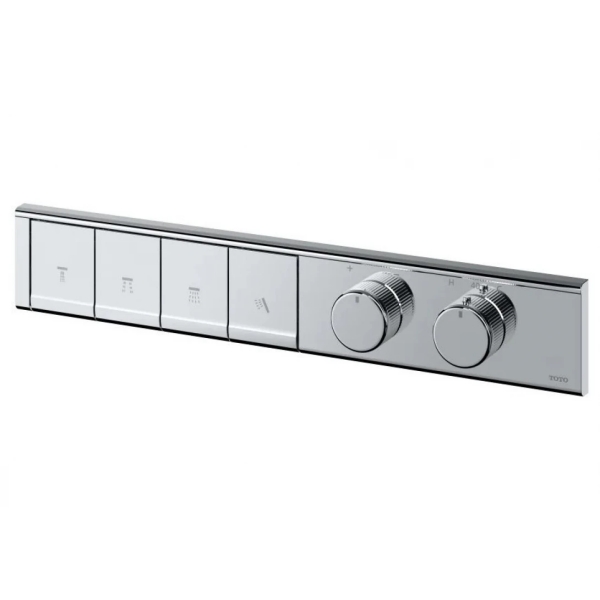

Bảng điều khiển TOTO TBV11140A/TBN11FC0A âm tường

Bốn ngả nước là cấu hình dành cho phòng tắm master có nhiều đầu ra cùng lúc, chẳng hạn bát sen trần, tay sen, cụm phun sườn và vòi xả bồn. Bảng điều khiển TOTO TBV11140A/TBN11FC0A âm tường gồm mặt điều khiển sen âm 4 đường nước TBV11140A và van âm tường 4 đường TBN11FC0A, đều thuộc dòng G, thân đồng, dải áp 0.15 ~ 0.5 MPa. Bộ mã TBV11140A/TBN11FC0A nằm trong danh mục thiết bị sen chôn tường phân phối tại KQT Luxury.

Bốn đầu ra của TBN11FC0A và bản vẽ đường ống

Một van bốn ngả đồng nghĩa với bốn tuyến ống chạy ra từ cùng một điểm trong tường. Khối lượng ống nhiều hơn hẳn các bản ít nhánh, nên bản vẽ thi công phải vẽ trước, không thể để thợ ứng biến tại công trường.

Sai sót hay gặp là gán nhầm nhánh, dẫn tới bấm phím số hai lại ra bát sen trần. Cách phòng tránh là đánh số từng tuyến ống ngay khi lắp và ghi lại vào bản vẽ. Các cấu hình van theo số ngả được liệt kê trong Van Điều Chỉnh TOTO để bạn kiểm tra lại nhu cầu.

Mặt TBV11140A gom bốn chế độ vào một tấm phẳng

Toàn bộ thao tác cho bốn nhánh được gom lên một mặt điều khiển duy nhất, gồm bàn phím và núm xoay. So với việc gắn bốn tay vặn riêng rẽ trên tường, cách này giữ mảng gạch sạch sẽ và giảm số điểm khoan cắt.

Với phòng tắm rộng, việc chỉ có một điểm điều khiển cũng giúp người dùng không phải đi vòng quanh để tìm van. Nếu bạn muốn xem các bộ đầu ra đi kèm cho hệ này, nhóm bộ sen tắm âm tường TOTO có đủ bát sen và tay sen cùng dòng.

Dải áp 0.15 ~ 0.5 MPa: đừng tự suy ra số nhánh chạy cùng lúc

Thông số ghi bộ van phù hợp với áp lực nước 0.15 đến 0.5 MPa. Đây là điều kiện làm việc của thiết bị, không phải cam kết rằng cả bốn ngả cùng chảy vẫn đạt lưu lượng như nhau.

Tài liệu đi kèm không nêu giới hạn số nhánh mở đồng thời, nên cách đúng là hỏi kỹ thuật viên dựa trên áp thực đo tại công trình. Nếu nhà bạn dùng bơm tăng áp, hãy cho biết công suất bơm khi tư vấn để chọn phương án chia nhánh hợp lý.

Thân đồng nằm khuất và hộp kỹ thuật cho van TBN11FC0A

Chất liệu đồng được chọn cho phần chôn tường vì phải nằm im trong lớp trát suốt vòng đời công trình. Với bản bốn ngả, cụm van chiếm chỗ hơn bản ít nhánh, nên tường lắp cần đủ dày hoặc phải xây thêm mảng tường giả.

Đây là chi tiết nên bàn với kiến trúc sư ngay từ khâu bố trí mặt bằng, chứ không phải chuyện xử lý lúc đục tường. Cách đi ống của kiểu lắp chìm khác hẳn sen nổi, bạn có thể xem nhóm Vòi Sen Tắm Âm Tường để hình dung khối lượng công việc phát sinh.

Thứ tự lắp: van vào tường thô, mặt TBV11140A lắp sau cùng

Phần van được định vị và thử áp ở giai đoạn tường thô, sau đó mới trát và ốp gạch. Mặt điều khiển chỉ lắp khi bề mặt hoàn thiện đã xong, nếu không lớp gạch sẽ đội mặt bảng lên và tạo khe hở quanh viền.

Trước khi trát kín, hãy chạy thử nước và ghi lại vị trí từng tuyến ống bằng ảnh chụp có thước. Việc này mất mười phút nhưng tiết kiệm rất nhiều nếu vài năm sau cần bảo trì. Các hạng mục còn lại của phòng tắm được gom trong nhóm Thiết bị vệ sinh để bạn lên danh sách vật tư.

Mua Bảng điều khiển TOTO TBV11140A/TBN11FC0A âm tường chính hãng ở đâu?

Bản bốn ngả TBV11140A/TBN11FC0A là hàng chính hãng, bảo hành theo chính sách nhà sản xuất, và đội kỹ thuật sẽ theo sát khâu đánh số bốn tuyến ống. Khi đặt, bạn nhớ nêu đúng cấu hình bốn đường nước và đọc cả hai mã TBV11140A cùng TBN11FC0A để tránh nhận nhầm bản ba hoặc năm ngả.

Nếu bản vẽ phòng tắm chưa rõ số đầu ra, bạn gọi hotline gửi sơ đồ để nhân viên tính giúp rồi báo lại kết quả. Showroom trong Thiết Bị Vệ Sinh TOTO có mẫu trưng bày để bạn xem kích thước thật của mặt bảng trước khi chốt phương án.
